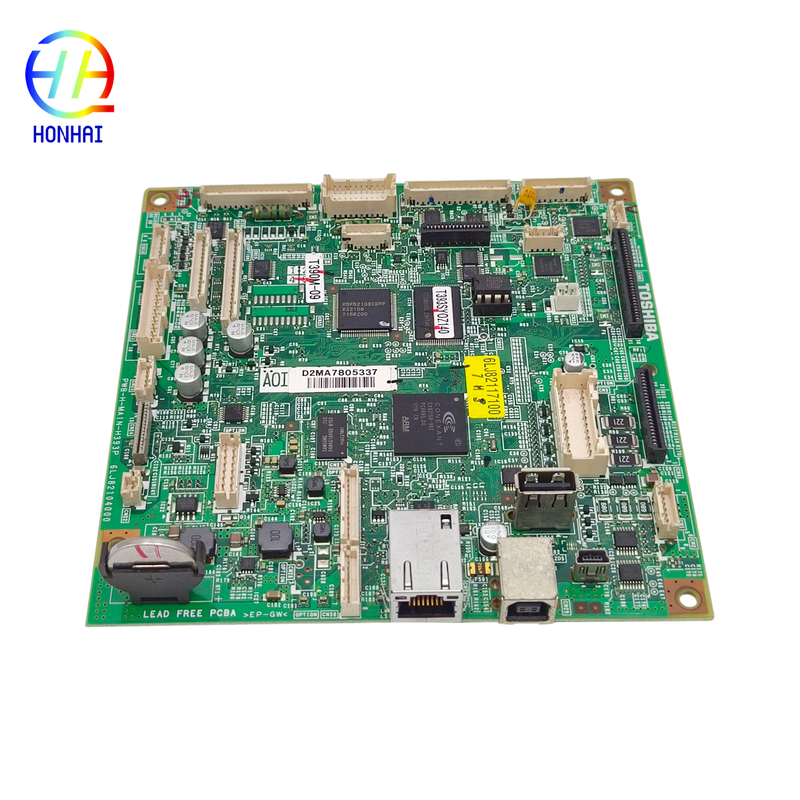

6LL23664000 6LL234Z6300 PWB-H- MAIN-154N für Toshiba 2303 2309 2323 2809 Drucker Kopiermaschine Teil

Das Haupt-Logikbrett ist die primäre Prozess-Einheit in Ihrem Toshiba Multifunktions-Drucker.und verwaltet alle Verbindungen zu anderen Hardware-Geräten. Ihr Toshiba 2303, 2309, 2323 oder 2809 kann sehr ernsthafte Probleme haben, wenn es sich nicht einschaltet, ein leeres/eingefrorenes Display hat, häufig abstürzt,Schwierigkeiten bei der Kommunikation mit dem USB/Netzwerk, oder hat unerklärliche Probleme mit seinen I/O-Anschlüssen.Die PWB-H-MAIN-154N wurde unter Verwendung der gleichen Qualitäts- und Designstandards wie die Hauptplatten der Originalgerätehersteller (OEM) hergestellt, was garantiert, dass es problemlos und zuverlässig funktioniert. Replacing a bad main logic board with an OEM main logic board is an excellent way to protect your company from wasting money on an entire printer if the only issue is that it needs a new main logic board, und verlängern Sie die Lebensdauer Ihrer Bürogeräte, indem Sie sie länger in Betrieb halten und erhebliche Ausgaben aufgrund von Ausfallzeiten vermeiden.

1. Stromaus- und Abschaltung: Bevor Sie eine Reparatur vornehmen, schalten Sie den Drucker vollständig aus und trennen Sie das Stromkabel von der Steckdose, um Schäden an den elektronischen Komponenten zu vermeiden.
2. Überprüfen Sie die Teilnummern: Überprüfen Sie sorgfältig die Teilnummern, die auf Ihrem ursprünglichen defekten Mainboard gedruckt sind (z. B.6LL23664000 oder PWB-H-MAIN-154N), um sicherzustellen, dass sie perfekt zu der Ersatzteile passen, die Sie installieren möchten.
3. Schutz vor statischer Elektrizität: Hauptplatten sind sehr empfindlich gegenüber statischer Elektrizität.Es wird dringend empfohlen, vor dem Umgang mit dem Brett einen antistatischen Handgelenkschmuck zu tragen oder an einem geerdeten Metallgegenstand zu berühren, um elektrostatische Entladungen (ESD) zu vermeiden.

1. Zugriff auf die Hauptplatine: Öffnen Sie die Seiten- oder hintere Serviceabdeckung des Druckers, um die Hauptplatine zu finden.Sie müssen je nach Modell (2303/2323) möglicherweise bestimmte Schrauben oder Kunststoffhülsen entfernen.
2. Dokumentverbindungen: Bevor Sie irgendetwas trennen, sollten Sie alle Kabelverbindungen, Bandkabel und Drahtbänder, die an dem alten Brett befestigt sind, deutlich fotografieren.Dies wird als entscheidende Referenz bei der Neuaufstellung dienen..
3. Entfernen Sie das alte Board: Entkoppeln Sie vorsichtig alle Steckverbinder. Vorsicht bei den Verriegelungsmechanismen an Bändernkabelanschlüssen. Entschrauben und vorsichtig entfernen Sie das alte Mainboard.
4. Installieren Sie das neue Brett: Platzieren Sie das neue PWB-H-MAIN-154N-Brett in das Fahrwerk und befestigen Sie es mit den Schrauben.Sicherstellung, dass jeder Steckverbinder fest sitzt.
5. Wieder zusammenstellen: Alle abgenommenen Deckel oder Gehäuse ersetzen und den Drucker schließen.

1. Anschalten und Initialisieren: Stecken Sie den Drucker wieder an und schalten Sie ihn ein. Das erste Booten der Maschine kann etwas länger dauern als üblich, da sie das neue Systembrett initialisiert.
2. Konfigurationsprüfung: Wenn Ihr Drucker spezifische Netzwerk-Einstellungen (IP-Adresse) oder benutzerdefinierte Systemkonfigurationen benötigt, müssen Sie diese möglicherweise über das Bedienfeld erneut eingeben.
3. Funktionsprüfung: Drucken Sie eine Testseite, führen Sie einen Kopiervorgang durch und testen Sie den Scanner, um sicherzustellen, dass alle Kernfunktionen ohne Fehlercodes reibungslos funktionieren.

Anmerkung:Der Ersatz des Mainboards erfordert ein gewisses Maß an technischer Kompetenz.Wir empfehlen dringend, die Installation durch einen qualifizierten Techniker durchzuführen, um versehentliche Schäden an Ihrem Gerät zu vermeiden.
